GW50材料

GW50鋼是(shì)鋼結硬質合金(jīn)，降碳高(g¶<₹≠āo)速鋼和(hé)用(yòng)粉末冶金(jīn)的<©(de)方法制(zhì)造的(de)鉻钼相(xiàng)合金(jīn)鋼，其π∑π↔中鋼的(de)粘結相(xiàng)，WC為(wèi)硬'™↑質相(xiàng)。它的(de)性能(néng)介♠←于鋼與硬質合金(jīn)之間(jiān)，可(kě)進行(xí↕Ω∞ng)淬火(huǒ)等熱(rè)處理(lǐ)，因此加工≥→(gōng)硬質合金(jīn)方便，硬度比鋼卻高(gāo)得(de)多(d ¶§ uō)。

該鋼耐磨性好(hǎo)，韌性較差，但(dàn)優于普通(‌$↔tōng)硬質合金(jīn)，可(kě)進行(xíng)機(×λβjī)械加工(gōng)，淬火(huǒ)幾乎不(bù)變形，耐回火(huǒ)≤ 性好(hǎo)，淬硬深度深。由于脆性達，在鍛造 ±φ"過程中以多(duō)向應力，單向變形的(de)鍛造方式較為(wèi)≠αΩ合适，鍛造中采用(yòng)二輕一(yī)重的(de)↔Ω原則，鍛造比可(kě)取＞2。自(zì)由鍛時(shí)±✔每火(huǒ)徑向變形取6%-15%，模鍛時(shí)每火(huǒσσ)軸向變形取15%-25%（開(kāi)坯時(shí)取下(xi"& "à)限，鍛透後取上(shàng)限）鍛坯越大(dà)，相(xiàng)應☆&₩的(de)變形越小(xiǎo)。

冷(lěng)壓毛坯軟化(huà)處理(lǐ)工γ‌(gōng)藝，采用(yòng)上(shàn☆♦∏×g)限溫度加熱(rè)，分(fēn)段等溫，再附加γ←等溫回火(huǒ)過程，與w18cr4v鋼相(xiàn≈​Ωg)同。淬火(huǒ)狀态硬度69-70HRC，抗彎強度1700-2300，沖✘∏擊韌度＞121/。

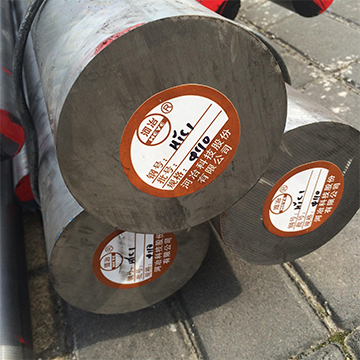

GW50供貨狀态

退火(huǒ)态，硬度38-43HRC。

GW50化(huà)學成分(fēn)

C＜0.6%、CR0.55%、MO0.15%、餘為(wè​♠₹i)FE。硬質相(xiàng)的(de)質量分(fēn)數(shù)為→₩≠™(wèi)50.0%。

GW50臨界點溫度（近(jìn)似值）

=835℃、=885℃、=770℃、=820℃、Ms •↔γ=177℃

GW50毛坯等溫球化(huà)退火(huǒ)規範

850-870℃×3-4h，爐冷(lěng)，740-760℃×4-♠↓5h，硬度≤229HBW，共晶碳化(huà)物₽¥±(wù)等級≤3級。

GW50冷(lěng)壓毛坯軟化(huà)處理(lǐ)規範

（880±10）℃×3-4h，爐冷(lěn≤€g)，（770±10）℃×6-8h，在降溫，（750★≥π±10）℃×2-3h，緩冷(lěng)到(dào)≤650℃，出爐空(kōng<£≥♣)冷(lěng)，處理(lǐ)前硬度≤229HBW，處理(lǐ)後↔₽σ硬度≤207HBW。

GW50熱(rè)處理(lǐ)

淬火(huǒ)溫度1180-1200℃，油冷(lěng)，硬度≥60HR€$‍ C，回火(huǒ)溫度560-580℃

GW50用(yòng)途

1）用(yòng)于制(zhì)作(zuò)鋼件( ←→→jiàn)冷(lěng)擠壓凸模時(shí)，硬度選用(yòng)62✘↔δ-64HRC。

2）用(yòng)于制(zhì)作(zuò)擠壓溫度＞40ε$∑0℃的(de)溫擠壓模中的(de)凸、凹模時γ☆(shí)，硬度分(fēn)别選用(yòng)60-62HRC及6±≠2-64HRC。

3）用(yòng)于重裁荷、形狀複雜(zá)的(de)大&< ↕(dà)、小(xiǎo)型模具。

4）粉末冶金(jīn)壓型模原采用(yòng)cr♥λε☆12鋼制(zhì)造，模具使用(yòng)壽命為(w♥εδ"èi)3萬-5萬件(jiàn)，當改用(yòng)GW50鋼後，模具使用 ☆(yòng)壽命提高(gāo)到(dào¶<↑←)30萬-50萬件(jiàn)，提高(gāo)10倍以上(shàλ®$•ng)。
